QJ1052-N2-MPA Dört Nokta Temaslı Bilyalı Rulmanlar

Rulman QJ1052-N2-MPA , Dört nokta temaslı bilyalı rulmanlar, her iki yönde eksenel yükleri desteklemek üzere tasarlanmış yuvarlanma yollarına sahip eğik bilyalı rulmanlardır. Çift sıralı rulmanlardan önemli ölçüde daha az alana ihtiyaç duyarlar. Dört nokta temaslı rulmanlar, tek sıralı eğik bilyalı rulmanlardır ve bu nedenle eksenel yönde çift sıralı tasarımlara göre önemli ölçüde daha az alan gerektirir.

Rulman QJ1052-N2-MPA, Dört nokta temaslı rulmanlar yapı olarak çift sıralı eğik bilyalı rulmanlara benzer, ancak eksenel yönde yalnızca bir yuvarlanma oluğu nedeniyle oldukça dardır. İç halka ve dış halka üzerindeki yay şeklindeki kanalların eğrilik merkezi birbirine göre kaydırıldığından, bilyeler radyal yük altında yatak halkaları ile dört noktada temas halindedir. Bu nedenle, dört nokta temaslı yataklar yalnızca ağırlıklı olarak eksenel yük altında kullanılır.

Normalde iç halka olan iki yatak bileziğinden biri, topların doldurulmasını sağlamak için montaj nedenleriyle ayrılır. Dört nokta temaslı rulmanlar FAG Bearing QJ1052-N2-MPA genellikle radyal tutma olmadan takıldığından, dış halkalar dönüşü önlemek için tutma yuvaları ile bir seçenek olarak tasarlanabilir.

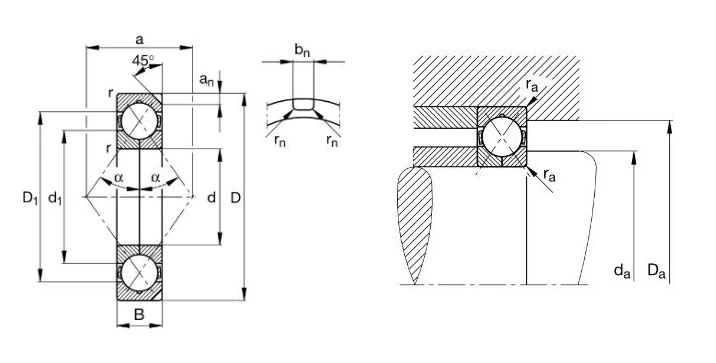

Tip	Eğik Bilyalı Rulmanlar
modeli	QJ1052-N2-MPA
İç çap (d)	260 mm
Dış çap (D)	400 mm
Genişlik (B)	26 mm
D1	353 mm
d1	309,15 mm
Temel dinamik yük derecesi	550 kN
Temel statik yük derecesi	1030 kN
Yorulma yükü sınırı	31,5 kN
hız sınırlama	2750 dev/dak
referans hız	1350 dev/dak
Yığın	31,9 kilo







Rulman QJ1052-N2-MPA, Dört nokta temaslı rulmanlar özellikle şu durumlarda uygundur:

Ağırlıklı olarak eksenel yükler desteklenmelidir

Eksenel tasarım zarfı, çift sıralı radyal eğik bilyalı rulmanlar için yeterli değildir.

Radyal kuvvetler ayrı bir radyal yatakla desteklenmelidir

Eksenel kuvvetler her iki yönde oluşur ve küçük bir yatak genişliği ile bağlantılı olarak yakın bir eksenel boşluk gereklidir, örn. G. şanzıman mühendisliğinde.
